ESP32 Menyalakan LED Blink dengan Push Button

Tugas Sistem Embedded
Penulis: Asyrofi

Pada tulisan kali ini, saya akan menjelaskan bagaimana cara memulai dengan ESP32 dan menyalakan LED Blink. Keuntungan menggunakan ESP32 adalah sudah include dengan WIFI dan bluetooth tanpa perlu modul tambahan serta memiliki dual core sehingga memproses lebih cepat.Sebelum memulai, persiapkan dahulu komponen dan perangkat yang akan digunakan.

Berikut adalah daftar komponen dan perangkat yang akan digunakan:

1. Kabel jumper

2. LED 5 mm

3. Resistor 10k Ohm

4. Push button

5. Resistor 330

6. Breadboard

7. ESP32

Skema Rangkaian

Untuk skema rangkaiannya seperti gambar berikut:

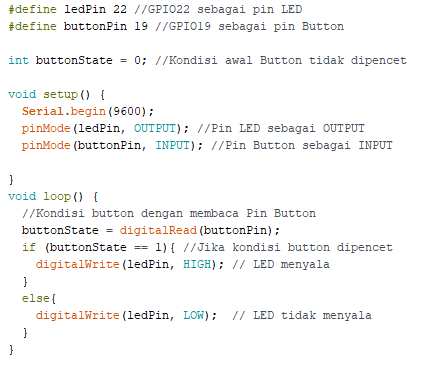

Kode Program berseta Penjelasan

    Gambar Percobaan

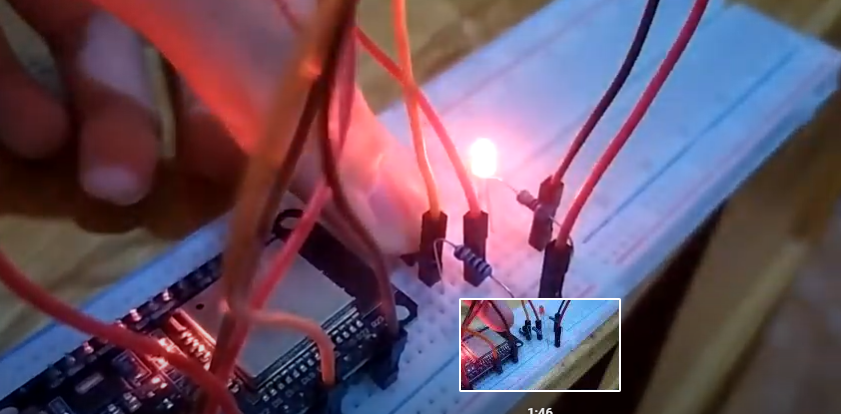

    Gambar 1. LED saat push button belum ditekan

Gambar 2. LED saat push button ditekan

Untuk lebih lengkapnya, kamu bisa banget lihat video demonstrasi di bawah ini.

Dalam percobaan kali ini, tidak terdapat kendala yang terlalu berarti. Hanya ketukar antara pin input dan output pada kode program di Arduinonya saja. Dari kesalahan tersebut, saya belajar agar dapat lebih teliti kembali dalam melihat kode program yang telah dibuat.

Semoga Bermanfaat dan sampai jumpa di tulisan saya berikutnya.
