Memulai dengan ESP32 dan LED Blink

Tugas Sistem Embedded
Penulis: Asyrofi

Pada tulisan kali ini, saya akan menjelaskan bagaimana cara memulai dengan ESP32 dan menyalakan LED Blink. Keuntungan menggunakan ESP32 adalah sudah include dengan WIFI dan bluetooth tanpa perlu modul tambahan serta memiliki dual core sehingga memproses lebih cepat.Sebelum memulai, persiapkan dahulu komponen dan perangkat yang akan digunakan.

Berikut adalah daftar komponen dan perangkat yang akan digunakan:

1. Software Arduino IDE. Untuk med-download silakan klik pada link ini

2. DOIT ESP32 V1

3. Kabel micro (untuk menghubungkan ESP32 ke PC)

Kemudian ikuti skema rangkaian berikut.

ESP32 dihubungkan ke PC/komputer dengan menggunakan Micro USB. Jika di aplikasi Arduino IDE pilih Tools -> Board -> Boards Manager -> Lalu ketikkan esp32 kemudian install. Jika port pada Arduino IDE belum muncul, kamu bisa install driver USB to UART. Kamu bisa install di sini.

Kemudian untuk kode programnya kamu bisa langsung buka di Arduino IDE pada File -> Examples -> 01.Basics -> Blink. Maka tampilan programnya akan seperti pada gambar di bawah ini.

Saat program tersebut diupload ke ESP32 biasanya terdapat error saat upload. Solusinya kamu dapat pencet Boot pada ESP32 saat Arduino IDE-nya uploading kemudian pencet reset untuk menjalankannya pada ESP32.

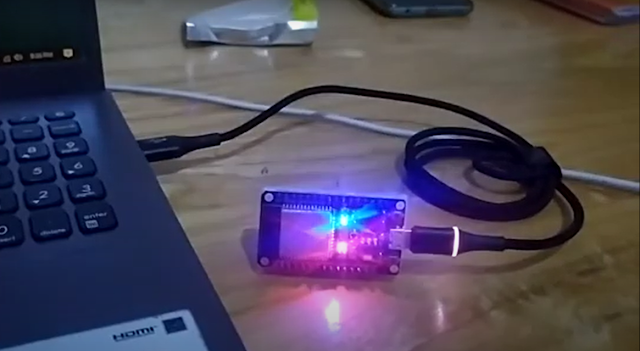

Berikut adalah gambar hasil eksperimen tersebut. Lampu LED yang berwarna biru menyala setiap satu detik sesuai dengan program yang kita buat sebelumnya.

    Untuk lebih lengkapnya, kamu bisa banget lihat video di bawah ini.



Mungkin untuk kendala pertama kali yang saya rasakan adalah error saat uploading, sebelumnya bingung jika error uploading harus apa. Ternyata, hanya tinggal klik tombol boot dan reset pada ESP32 dan akhirnya berhasil. Project awal yang menyenangkan.

    Semoga Bermanfaat dan sampai jumpa di tulisan saya berikutnya.
